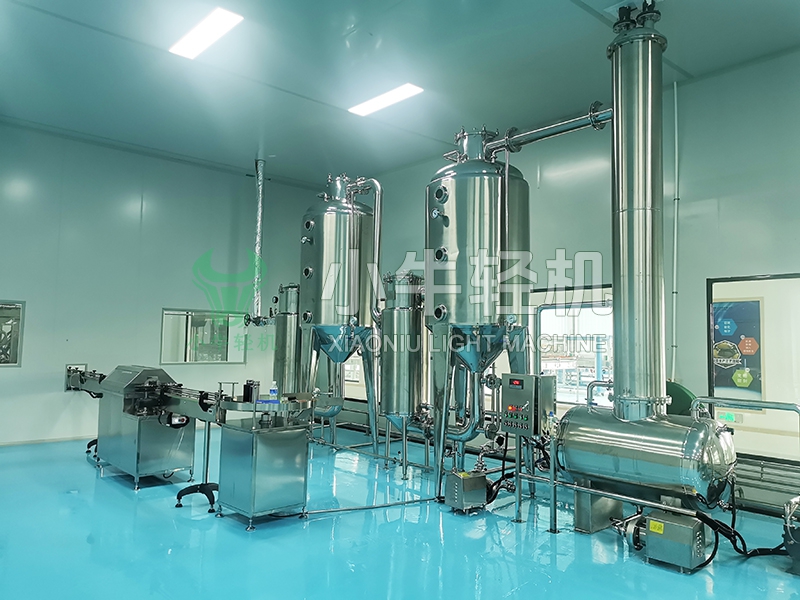

外循環式雙效真空濃縮器（雙效外循環蒸發器）是一種比較常見的蒸發濃縮設備，設備采用外加熱自然循環與真空負壓蒸發相結合的方式進行料液蒸發濃縮。外循環蒸發器設備按余熱被利用的次數，可分為雙效蒸發和三效蒸發等形式。外循環式雙效真空濃縮器是將兩組蒸發單元串聯而形成的一種雙級蒸發設備，后效加熱器利用前效的二次蒸汽為熱源，前效二次蒸汽的余熱得到利用，在一定程度上節省了對新鮮蒸汽的消耗量，相比較單效蒸發，具有節能意義。

外循環式雙效真空濃縮器具有裝機功率小、運行能耗低、操作維護簡單、投資性價比高等特點，在生物制藥、食品飲料、精細化工、廢水處理等眾多領域具有廣泛應用。如糖水、骨湯、梨汁等食品料液的蒸發濃縮，中藥提取液、化工料液的蒸發濃縮和溶劑回收，各工業廢水的蒸發濃縮減量、蒸發回用等。

外循環式雙效真空濃縮器蒸發過程：

外循環雙效真空濃縮器內的料液在列管式加熱器的管程，新鮮蒸汽在加熱器的殼程，管內料液受蒸汽加熱后液面上升，達到沸點溫度后產生沸騰，料液沸騰產生的二次蒸汽與料液一同從上部的噴射管進入蒸發分離器內形成閃蒸，比重較輕的二次蒸汽，通過頂部的二次蒸汽管道進入后效的加熱器殼程，作為后效的熱源，使一效的二次蒸汽熱量回收利用，以此節省新鮮蒸汽的消耗量。蒸發分離器內未被蒸發的料液從底部的循環管道回流至加熱器，受熱后再次被噴射進入蒸發分離器，以此往復循環不斷蒸發。

后效二次蒸汽被吸入冷凝器中，與外部的循環冷卻水產生換熱，被冷凝液化，得到蒸發冷凝液。冷凝液先在受液罐暫存，然后由負壓泵排出雙效真空濃縮器系統，實現連續蒸發濃縮。

隨著料液中的水分不斷被蒸發出去，料液濃度不斷升高，當達到工藝所需的濃度后即可使用專用的出料泵將料液排出雙效真空濃縮器系統，得到最終的濃縮液。
